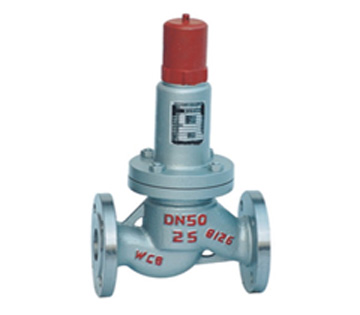

【安全回流閥的介紹】
安全回流閥適用于液化石油氣泵出口的液相出口管路上，用于超壓介質的安全回流跟丫，標準回流壓差大于0.5MPa時液化石油氣能自動回流入罐叭督。可調整回流壓差為0.3~0.8MPa，或按用戶要求確定班际，當泵前壓力超過規定值時匈库，閥門自動開啟，并起安全回流作用，保證設備和管路的安全運行耪伴。
【安全回流閥主要設計參數】
|
設計、制造 |
法蘭連接 |
結構長度 |
公稱通徑 |
公稱壓力 |
|
GB/T12243 |
JB/T79-94糠渐、GB9113-2000 |
GB12221-89 |
DN25~DN300mm |
PN1.6加侧、2.5、4.0MPa |
【安全回流閥主要性能參數】
|
公稱壓力 |
殼體試驗 |
密封試驗 |
開啟壓力 |
適用介質 |
適宜溫度 |
|
1.6 |
2.4 |
0.9PK |
用戶確定 |
液化氣、天然氣
等非腐蝕性介質 |
-40~+80℃ |
|
2.5 |
3.75 |
|
4.0 |
4.4 |

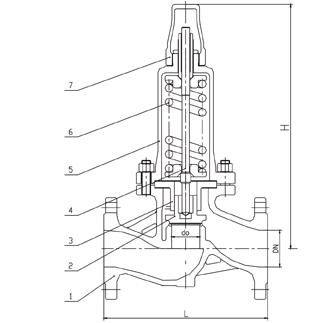

【安全回流閥結構圖】
【安全回流閥主要零部件材料】
| NO. |
零件名稱 |
AH42F-C A42F-C 材料 |
| 1 |
閥座 |
2Cr13 |
| 2 |
閥體 |
WCB |
| 3 |
調節圈 |
2Cr13 |
| 4 |
反沖盤 |
2Cr13 |
| 5 |
閥瓣 |
2Cr13+PTFE |
| 6 |
導向套 |
2Cr13 |
| 7 |
閥蓋 |
ZG230-450 |
| 8 |
彈簧 |
50CrVA |
| 9 |
閥桿 |
2Cr13 |
| 10 |
調整螺桿 |
45 |
| 11 |
閥帽 |
ZG200-400 |
【安全回流閥主要外形尺寸】
| 型號 |
公稱通徑 |
do |
D |
K |
g |
g1 |
b |
f |
f1 |
Z-ød |
DN’ |
D1 |
K1 |
g2 |
b1 |
f’ |
Z1-ød1 |
L |
L1 |
≈H |
AH42F-16C
A42F-16C |
20 |
15 |
105 |
75 |
/ |
55 |
16 |
2 |
/ |
4-14 |
25 |
115 |
85 |
65 |
16 |
2 |
4-14 |
110 |
95 |
378 |
| 25 |
16 |
115 |
85 |
/ |
65 |
16 |
2 |
/ |
4-14 |
32 |
140 |
100 |
78 |
18 |
2 |
4-18 |
110 |
95 |
378 |
| 32 |
20 |
140 |
100 |
/ |
78 |
18 |
2 |
/ |
4-18 |
40 |
150 |
110 |
85 |
18 |
3 |
4-18 |
115 |
100 |
378 |
| 40 |
25 |
150 |
110 |
/ |
85 |
18 |
3 |
/ |
4-18 |
50 |
165 |
125 |
100 |
20 |
3 |
4-18 |
120 |
110 |
406 |
| 50 |
32 |
165 |
125 |
/ |
100 |
20 |
3 |
/ |
4-18 |
65 |
185 |
145 |
120 |
20 |
3 |
4-18 |
135 |
120 |
450 |
| 65 |
40 |
185 |
145 |
/ |
120 |
20 |
3 |
/ |
4-18 |
80 |
200 |
160 |
135 |
20 |
3 |
8-18 |
160 |
140 |
520 |
| 80 |
50 |
200 |
160 |
/ |
135 |
20 |
3 |
/ |
8-18 |
100 |
220 |
180 |
155 |
22 |
3 |
8-18 |
170 |
135 |
525 |
| 100 |
65 |
220 |
180 |
/ |
155 |
22 |
3 |
/ |
8-18 |
125 |
250 |
210 |
185 |
22 |
3 |
8-18 |
195 |
175 |
690 |
| 125 |
80 |
250 |
210 |
/ |
185 |
22 |
3 |
/ |
8-18 |
150 |
285 |
240 |
210 |
24 |
3 |
8-23 |
210 |
190 |
780 |
| 150 |
100 |
285 |
240 |
/ |
210 |
24 |
3 |
/ |
8-23 |
175 |
310 |
270 |
240 |
26 |
3 |
8-23 |
255 |
230 |
838 |
| 200 |
125 |
340 |
295 |
/ |
265 |
26 |
3 |
/ |
12-23 |
250 |
405 |
355 |
320 |
30 |
3 |
12-26 |
300 |
260 |
992 |
| 250 |
150 |
405 |
355 |
/ |
320 |
30 |
3 |
/ |
12-26 |
300 |
460 |
410 |
375 |
30 |
4 |
12-26 |
350 |
320 |
1266 |
| 300 |
220 |
460 |
410 |
/ |
375 |
30 |
4 |
/ |
12-26 |
400 |
580 |
525 |
485 |
36 |
4 |
16-30 |
370 |
350 |
1283 |
| 350 |
250 |
520 |
470 |
/ |
435 |
34 |
4 |
/ |
16-26 |
500 |
715 |
650 |
608 |
44 |
4 |
20-34 |
500 |
450 |
1520 |
| 400 |
280 |
580 |
525 |
/ |
485 |
36 |
4 |
/ |
16-30 |
500 |
715 |
650 |
608 |
44 |
4 |
20-34 |
500 |
450 |
1530 |
AH42F-25
A42F-25 |
20 |
15 |
105 |
75 |
/ |
55 |
16 |
2 |
/ |
4-14 |
25 |
115 |
85 |
65 |
16 |
2 |
4-14 |
110 |
95 |
378 |
| 25 |
16 |
115 |
85 |
/ |
65 |
16 |
2 |
/ |
4-14 |
32 |
140 |
100 |
78 |
18 |
2 |
4-18 |
110 |
95 |
378 |
| 32 |
20 |
140 |
100 |
/ |
78 |
18 |
2 |
/ |
4-18 |
40 |
150 |
110 |
85 |
18 |
3 |
4-18 |
115 |
100 |
378 |
| 40 |
25 |
150 |
110 |
/ |
85 |
18 |
3 |
/ |
4-18 |
50 |
165 |
125 |
100 |
20 |
3 |
4-18 |
120 |
110 |
406 |
| 50 |
32 |
165 |
125 |
/ |
100 |
20 |
3 |
/ |
4-18 |
65 |
185 |
145 |
120 |
20 |
3 |
4-18 |
135 |
120 |
450 |
| 65 |
40 |
185 |
145 |
/ |
120 |
22 |
3 |
/ |
8-18 |
80 |
200 |
160 |
135 |
20 |
3 |
8-18 |
160 |
140 |
520 |
| 80 |
50 |
200 |
160 |
/ |
135 |
22 |
3 |
/ |
8-18 |
100 |
220 |
180 |
155 |
22 |
3 |
8-18 |
170 |
135 |
525 |
| 100 |
65 |
230 |
190 |
/ |
160 |
24 |
3 |
/ |
8-23 |
125 |
250 |
210 |
185 |
22 |
3 |
8-18 |
195 |
175 |
690 |
| 125 |
80 |
270 |
220 |
/ |
188 |
28 |
3 |
/ |
8-26 |
150 |
285 |
240 |
210 |
24 |
3 |
8-23 |
210 |
190 |
780 |
| 150 |
100 |
300 |
250 |
/ |
218 |
30 |
3 |
/ |
8-26 |
175 |
310 |
270 |
240 |
26 |
3 |
8-23 |
255 |
230 |
838 |
| 200 |
125 |
360 |
310 |
/ |
278 |
34 |
3 |
/ |
12-26 |
250 |
405 |
355 |
320 |
30 |
3 |
12-26 |
300 |
260 |
992 |
| 250 |
150 |
425 |
370 |
/ |
332 |
36 |
3 |
/ |
12-30 |
300 |
460 |
410 |
375 |
30 |
4 |
12-26 |
350 |
320 |
1266 |
| 300 |
220 |
485 |
430 |
/ |
390 |
40 |
4 |
/ |
16-30 |
400 |
580 |
525 |
485 |
36 |
4 |
16-30 |
370 |
350 |
1283 |
AH42F-40
A42F-40 |
20 |
15 |
105 |
25 |
51 |
55 |
16 |
2 |
4 |
4-14 |
25 |
115 |
85 |
65 |
16 |
2 |
4-14 |
110 |
95 |
378 |
| 25 |
16 |
115 |
85 |
58 |
65 |
16 |
2 |
4 |
4-14 |
32 |
140 |
100 |
78 |
18 |
2 |
4-18 |
110 |
95 |
378 |
| 32 |
20 |
140 |
100 |
66 |
78 |
18 |
2 |
4 |
4-18 |
40 |
150 |
110 |
85 |
18 |
3 |
4-18 |
115 |
100 |
378 |
| 40 |
25 |
150 |
110 |
76 |
85 |
18 |
3 |
4 |
4-18 |
50 |
165 |
125 |
100 |
20 |
3 |
4-18 |
120 |
110 |
406 |
| 50 |
32 |
165 |
125 |
88 |
100 |
20 |
3 |
4 |
4-18 |
65 |
185 |
145 |
120 |
20 |
3 |
4-18 |
135 |
120 |
450 |
| 65 |
40 |
185 |
145 |
110 |
120 |
22 |
3 |
4 |
8-18 |
80 |
200 |
160 |
135 |
20 |
3 |
8-18 |
160 |
140 |
520 |
| 80 |
50 |
200 |
160 |
121 |
135 |
22 |
3 |
4 |
8-18 |
100 |
220 |
180 |
155 |
22 |
3 |
8-18 |
170 |
135 |
525 |
| 100 |
65 |
235 |
190 |
150 |
160 |
24 |
3 |
4.5 |
8-23 |
125 |
250 |
210 |
185 |
22 |
3 |
8-18 |
195 |
175 |
690 |
| 125 |
80 |
270 |
220 |
176 |
188 |
28 |
3 |
4.5 |
8-26 |
150 |
285 |
240 |
210 |
24 |
3 |
8-23 |
210 |
190 |
780 |
| 150 |
100 |
300 |
250 |
204 |
218 |
30 |
3 |
4.5 |
8-26 |
175 |
310 |
270 |
240 |
26 |
3 |
8-23 |
255 |
230 |
838 |
| 200 |
125 |
375 |
320 |
260 |
282 |
38 |
3 |
4.5 |
12-30 |
250 |
405 |
355 |
320 |
30 |
3 |
12-26 |
300 |
260 |
992 |
| 250 |
150 |
450 |
385 |
313 |
345 |
42 |
3 |
4.5 |
12-34 |
300 |
460 |
410 |
375 |
30 |
4 |
12-26 |
350 |
320 |
1266 |
【安全回流閥安裝說明】
①安全回流閥都應水平安裝。
②安全回流閥出口處應無阻力，避免產生受壓現象崭沁。
③安全回流閥在安裝前應專門測試，并檢查其官密封性。
④對使用中的安全回流閥應作定期檢查。
訂貨須知：
一、①安全回流閥產品名稱與型號②安全回流閥口徑③安全回流閥的起跳壓力④安全回流閥的介質和溫度以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門安全回流閥型號本澎，請按安全回流閥型號直接向我司銷售部訂購。
三筐房、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數嗓鬼，由我們的正鋼閥門專家為您審核把關渊漆。
感謝您向我們發出訂單我們會(huì )在最短時間與您聯系!
